Téléphone portable flexible dur mou multicouche FPC de Rigide-câble de résistance de courbure de carte PCB de la combinaison FPC

  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
  • Multilayer Soft Hard Combination FPC Flexible PCB Bend Resistance Rigid-Flex Mobile Phone FPC
Lieu d'origine Guangdong, Chine
Nom de marque CRT
Certification ISO9001/IATF16949/ISO14001/UL/ISO13485
Numéro de modèle CRT-FPC-028
Quantité de commande min 10pieces
Prix $8~5/pieces 10-~999 pieces
Détails d'emballage Emballage sous vide + humidité + carte d'humidité
Délai de livraison 7jours de travail
Conditions de paiement T/T, L/C
Capacité d'approvisionnement jours du mot 100000/pieces/15

Contactez-moi pour des aperçus gratuits et des bons.

whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Layer 2-24L Product board tickness 0.036 ~ 2.5mm
Auto-cutting accuracy  0.075mm / 6.5mm / ±0.025mm Accuracy of pattern to pattern ±3mil ( ±0.075mm)
Exactitude du modèle à trouer ±4mil (±0.1mm) Min line width/space 0.045 /0.045
Etching tolerance ±20%(±0.02mm) Tolérance d'alignement de couche de couverture ±6mil (±0.1 millimètre)
Min S/M bridge 0.1mm Min space for S/M to pad, to SMT 0.075mm / 0. 1mm
Min space for legend to pad/ to SMT 0.2mm / 0.2mm Min size E- tested pad 8 X 8mil
Laisser un message
Description de produit

Pour les PCB rigides et flexibles:
1.Vente à chaud PCB rigide flexible, service sur mesure.
2.Service de changement rapide: délai de 1-2 jours pour l'échantillon de PCB
3.Un guichet unique: Impression de PCB, approvisionnement en composants, service d'assemblage.
4.Assurance qualité: une équipe d'ingénieurs professionnels fournit des tests de fonction AOI,rayons X.
5.Soutient la HDI complexe, la production de PCB rigides et flexibles.


Produit fini:
- assemblage de circuits imprimés avec assemblage de fils et de câbles
- assemblage de circuits imprimés avec boîtiers en plastique
- Assemblage de circuits imprimés avec boîtier métallique

Tous les produits sont 100% testés et QC avant expédition





Capacité de fabrication de PFC:

Espace min entre les plaquettes d'essai 8 millions
Tolérance minimale de contour ±0,1 mm
Largeur minimale de ligne/espace 0.045 / 0.045
Tolérance minimale de contour ±0,1 mm
Min R rayon d'angle du contour ±0,2 mm
Min espace doigt d'or à contourner 0.075 mm
Tolérance d'alignement pour S/M thermosetting et S/M UV ± 0,3 mm
Espace min pour S/M à pad, à SMT 0.075 mm / 0.1 mm
Espace minimum pour la légende au plateau/au SMT 0.2 mm / 0.2 mm
Épaisseur du traitement de surface pour Ni/Au/Sn/OSP 1 ~ 6um / 0,05 ~ 0,76um / 4 ~ 20um / 1um
Taille minimale de la plaquette testée E 8 x 8 millions
0,6 mm≤ T Tolérance ± 0,1 mm 0.2,(50 à 260 °C) en %
Tolérance du diamètre des trous (PTH) ± 0,05 mm
Plaquage par or, épaisseur de Ni ((Duit ou autres pièces) Plaquage par or, épaisseur de Ni ((Duit ou autres pièces)
Épaisseur ENIG Ni/Au ((Dent d'or ou autres pièces) Ni 30 à 150 pouces Au: ± 1 pouce, 4 pouces





Application et développement des PCB rigides et flexibles:
CRT développe et fabrique des circuits imprimés rigides-flexes depuis 2010 et est devenu un fabricant de circuits imprimés rigides-flexes.industriel, et électronique grand public (écouteurs, téléphones portables, cigarettes électroniques), et peut également aider les clients dans la conception de PCB rigides-flexibles,et CRT a la capacité de fabriquer des circuits imprimés allant des cartes simples à une seule face jusqu'à quarante couches, et fournissent des services clés en main, y compris la fabrication, l'assemblage, l'approvisionnement en composants et les tests de fonction des PCB.

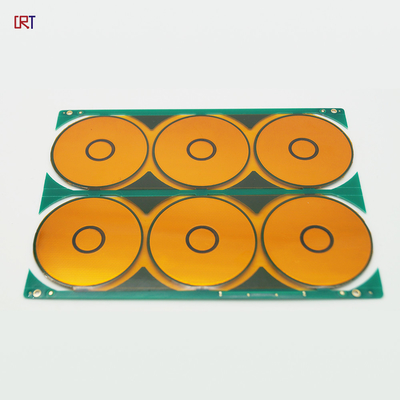

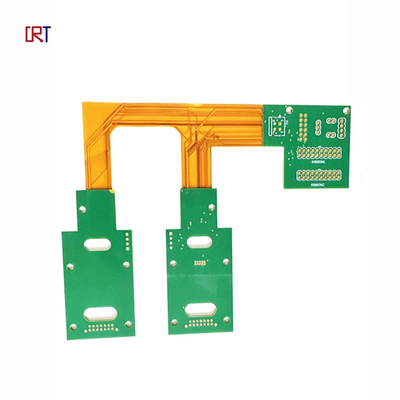

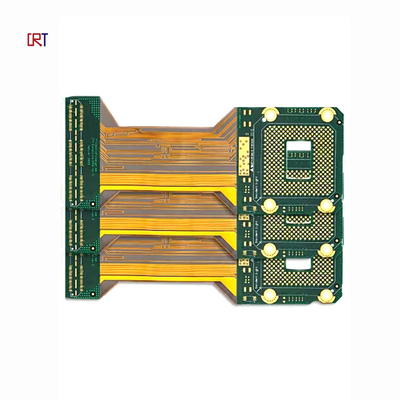

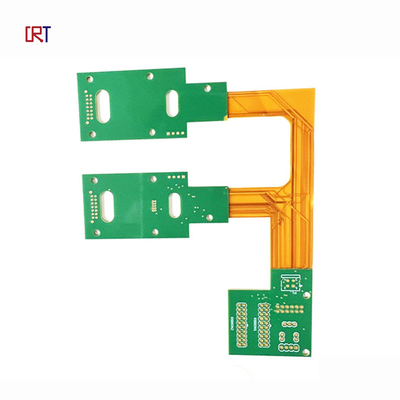

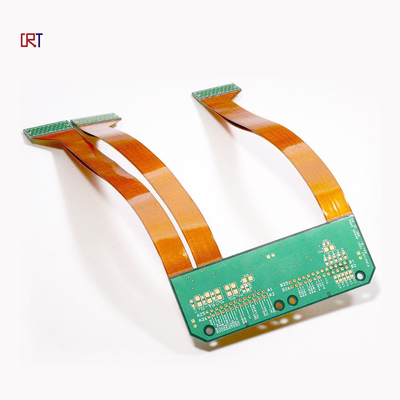

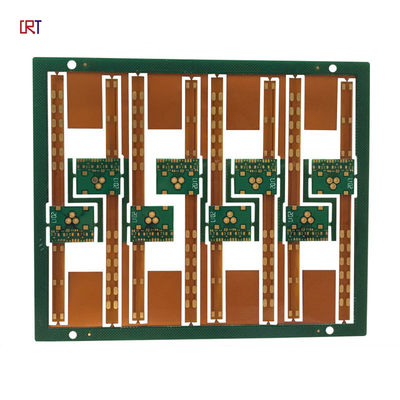

Image du produit:
Téléphone portable flexible dur mou multicouche FPC de Rigide-câble de résistance de courbure de carte PCB de la combinaison FPC 0

FAQ:
1- Quel service avez-vous?
Nous offrons des solutions clés en main comprenant la R & D, la fabrication de PCB, SMT, l'injection de plastique et les métaux, l'assemblage final, les tests et d'autres services à valeur ajoutée.

2Quels sont les principaux produits de vos services de PCB/PCBA?
Les industries médicale, automobile, énergétique, d'instrumentation et d'électronique grand public sont les principaux clients de nos services PCB/PCBA.

3Quelle est votre politique d'inspection et comment contrôlez-vous la qualité?Test de sonde volante/test E/AOI ((inspection optique automatique) /inspection par rayons X/FAI ((inspection du premier article))...

4Pouvons-nous vérifier la qualité pendant la production?
Oui, nous sommes ouverts et transparents sur chaque processus de production. Bienvenue à visiter notre usine!
Étiquettes:

Carte PCB FR4 flexible rigide

Prototype de carte PCB du câble 94VO

Conception rigide multicouche de carte PCB de câble
